TIL-Adventskalender 2024
– Türchen 3
Filled shape chart
Gefüllte Diagramme sind solche mit einer Füllung, die einen Wert oder einen Prozentsatz im Verhältnis zur Höhe oder Breite des Diagramms angibt. Obwohl sie in Business-Dashboards nicht typisch sind, kann man damit interessante Anwendungsfälle darstellen.

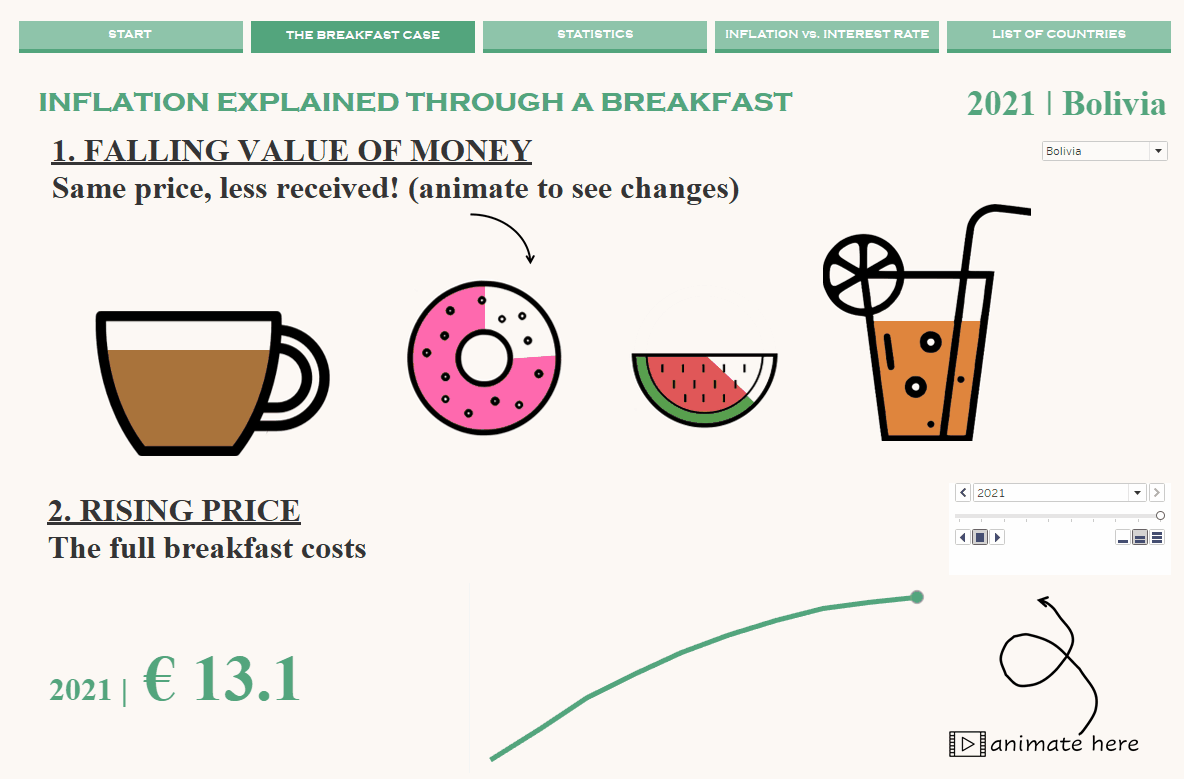

Hier findest du ein Beispiel aus dem Inflation-Dashboard . Ziel ist, Inflation einfach zu erklären, damit Nutzer die Auswirkungen direkt im Alltag sehen können. Es wird durch ein animiertes Frühstücks-Beispiel veranschaulicht: Wenn man vor 10 Jahren mit 10 Euro ein bestimmtes Frühstück kaufen konnte, wie beeinflusst Inflation das heute? Entweder zahlt man mehr für die gleiche Menge oder man zahlt weiterhin 10 Euro und bekommt weniger von allem.
Das war ein Beispiel eines gefüllten Diagramms. Heute gehen wir ein einfacheres Beispiel durch: den Akku!

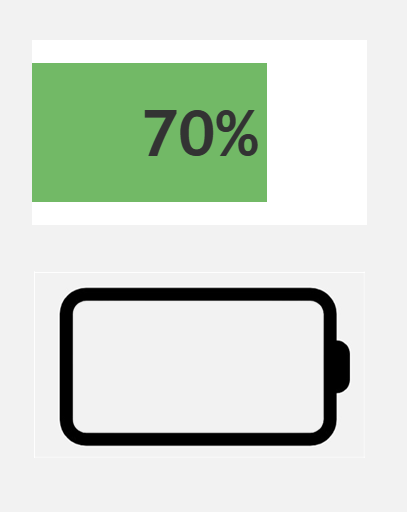

Dieser ist nichts anderes als ein Balkendiagramm, das unter einer Batterieform liegt. So sieht es aus, wenn die beiden auseinandergezogen werden.
ptional: Da es sich um einen Prozentwert handelt, der bis 100% reicht, kann die Beschriftung durch eine Konstantenlinie oder eine Doppelasche mit dem Wert von 50% erstellt werden. Damit erscheint die Zahl auch in der Mitte des Akkus.

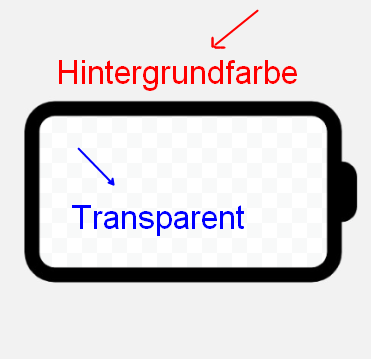

Der Trick hierbei ist, den inneren Teil der Form transparent zu machen und den äußeren Teil in der Hintergrundfarbe einzufärben.

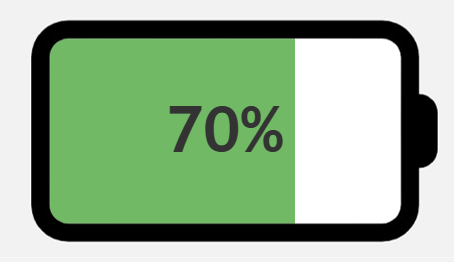

Wenn man sie vorsichtig übereinanderlegt, entsteht ein ausgefülltes Diagramm.
Bonus

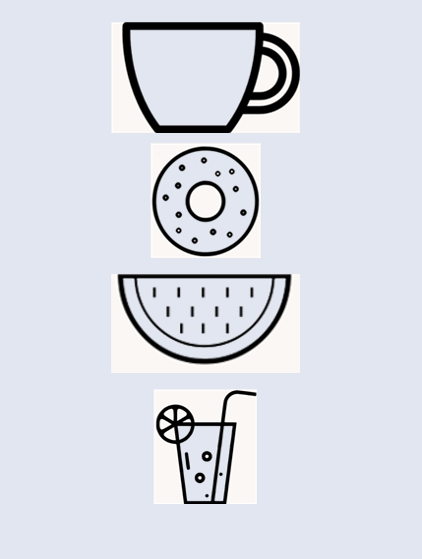

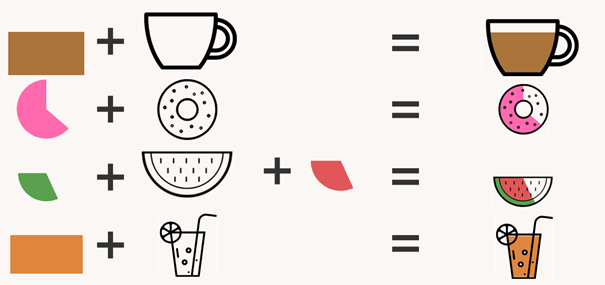

Zurück zum Inflation-Dashboard – hier sieht es im so Hintergrund aus!
