Marimekko-Diagramme in Tableau erstellen: Schritt-für-Schritt-Anleitung mit LOD-Ausdrücken
Was hat die Mode mit Balkendiagrammen zu tun? Sehr viel, wenn Du Dich für den Einsatz eines zweiachsigen Balkendiagramms, dem sogenannten Marimekko Diagramm entscheidest.
Der Begriff stammt vom finnischen Design-Unternehmen Marimekko und ist geprägt durch den farbenfrohen Stil der 1960er Jahre.
Was hat Marimekko mit Datenvisualisierung zu tun?
Das Marimekko Diagramm ist auch als Mekko Chart oder Mosaik-Plot bekannt. In der Datenvisualisierung dient es der Veranschaulichung eines numerischen Wertes in Abhängigkeit von mindestens zwei Dimensionen. Essenziell ist das Marimekko-Diagramm als zweiachsiges gestapeltes Balkendiagramm zu verstehen, in dem beide Achsen 100% darstellen. Dabei bestimmt eine Dimension die Anzahl der einzelnen Segmente eines jeden Balken und die anderen Dimensionen determinieren die Anzahl aller Balken. Die Kennzahl ist sowohl für die Höhe der Segmente als auch für die Breite der Balken ausschlaggebend. Die Balken stehen hier unmittelbar nebeneinander, damit die Breitenverhältnisse bestmöglich wahrgenommen werden können.
Was hat Marimekko mit Datenvisualisierung zu tun?
Das Marimekko Diagramm ist auch als Mekko Chart oder Mosaik-Plot bekannt. In der Datenvisualisierung dient es der Veranschaulichung eines numerischen Wertes in Abhängigkeit von mindestens zwei Dimensionen. Essenziell ist das Marimekko-Diagramm als zweiachsiges gestapeltes Balkendiagramm zu verstehen, in dem beide Achsen 100% darstellen. Dabei bestimmt eine Dimension die Anzahl der einzelnen Segmente eines jeden Balken und die anderen Dimensionen determinieren die Anzahl aller Balken. Die Kennzahl ist sowohl für die Höhe der Segmente als auch für die Breite der Balken ausschlaggebend. Die Balken stehen hier unmittelbar nebeneinander, damit die Breitenverhältnisse bestmöglich wahrgenommen werden können.
Das klingt kompliziert. Wofür brauche ich dieses Marimekko?
Das Marimekko Diagramm bietet auf einen Blick eine Übersicht darüber, wie die einzelnen Dimensionen in Hinblick auf die gewählte Kennzahl zusammenhängen. Besonders nützlich ist es, um schnell einen Eindruck über zwei bis drei Dimensionen mit wenigen Ausprägungen zu erlangen.

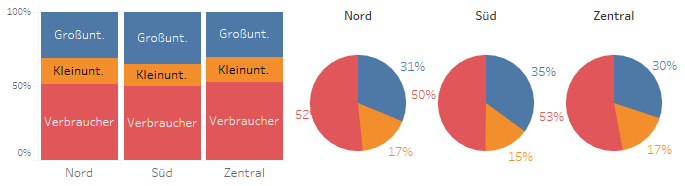

Nehmen wir an, Du willst sehen, wie sich der Umsatz Deines Unternehmens prozentual nach Segment verteilt. Hier würdest Du vielleicht zu einem gestapelten Balkendiagramm oder zu einem Kreisdiagramm greifen.
Was ist aber, wenn Du diese Darstellung noch nach Region aufsplitten möchtest? Ein einfaches Balken- oder Kreisdiagramm würde nicht das Verhältnis der Regionen zueinander darstellen. Dafür benötigst Du das Marimekko Diagramm.
Anwendungsfälle für das Marimekko-Diagramm
Wie oben beschrieben, kommt das Marimekko Diagramm am besten immer dann zum Einsatz, wenn Du das Verhältnis von zwei Dimensionen zueinander in Bezug auf eine Kennzahl darstellen willst. Hierbei haben die Dimensionen am besten nur eine geringe Anzahl an Ausprägungen.

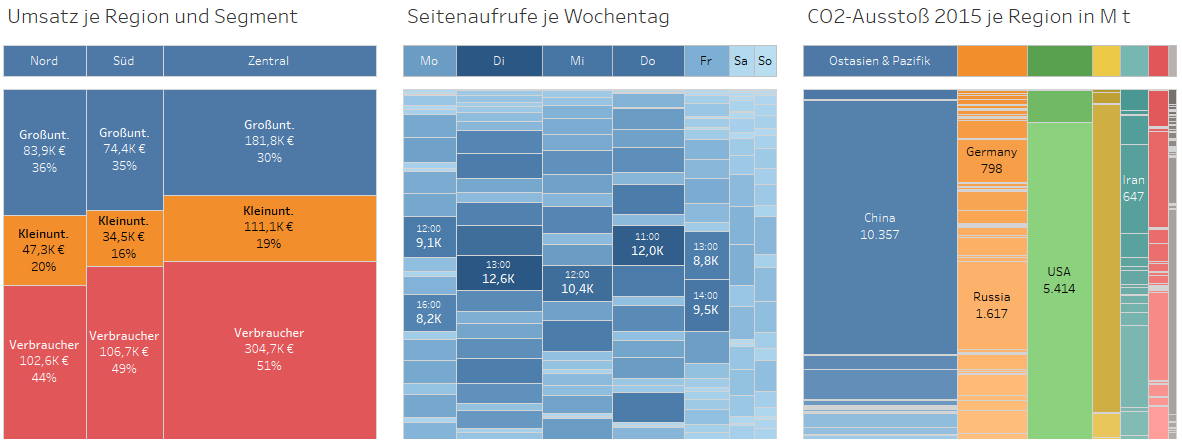

Als Beispiel wurde bereits der Umsatz nach Region und Segment gezeigt. Weitere mögliche Anwendungsfälle wären die Aufrufe einer Website nach Wochentag und Uhrzeit oder der CO2-Ausstoß je Land nach Region geordnet.
Wie erstelle ich ein Marimekko Diagramm in Tableau?
Jonathan Drummey hat bereits eine sehr gute Anleitung geschrieben, wie man ein Marimekko-Diagramm mit Tableau erstellen kann. Diese Anleitung haben wir ins Deutsche übersetzt.
Wir benutzen für unsere Erklärung die Passagierdaten der Titanic und gehen der Frage nach, in welcher Klasse man als Mann oder Frau die besten Überlebenschancen hatte.

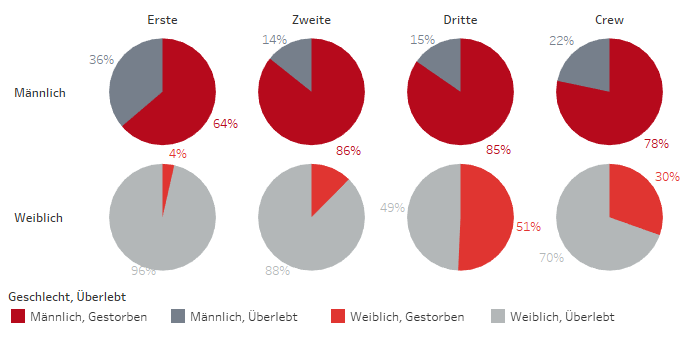

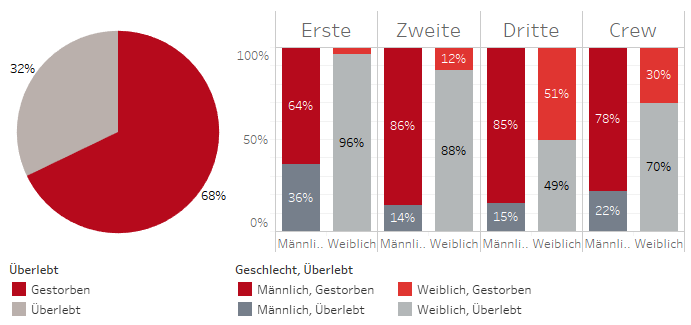

Die folgenden Darstellungen zeigen, dass knapp ein Drittel der Titanic-Passagiere überlebte. Als Frau hatte man generell höhere Überlebenschancen als die Männer, und Passagiere der ersten Klasse scheinen zuerst gerettet worden zu sein.
Nun suggerieren die obigen Diagramme, dass mehr Männer aus der ersten Klasse überlebten als aus den anderen Klassen bzw. aus der Crew. Weiterhin scheinen mehr Frauen aus zweiter Klasse und Crew überlebt zu haben als aus der dritten Klasse. Und innerhalb der Crew wurden sehr viel mehr Frauen gerettet als Männer. Mit einem Marimekko Diagramm lassen sich die obigen Annahmen hervorragend überprüfen.
Die Vorbereitung des Marimekko Diagramms
Das Marimekko Diagramm wird von Tableau nicht standardmäßig als Visualisierungsform angeboten, sodass wir uns mit einigen Kalkulationen behelfen müssen. Dazu werfen wir zunächst einen Blick auf die Daten und beginnen behelfsweise mit einer Kreuztabelle.
Wir wollen den Überlebensstatus der Titanic-Passagiere nach Klasse und Geschlecht betrachten. Für jeden Passagier existiert genau ein Eintrag in den Daten, sodass unsere gewünschte Kennzahl in diesem Anwendungsfall die von Tableau generierte Anzahl der Datensätze ist. Wir starten daher mit folgenden Schritten:
- Lege die benötigten Dimensionen in den Reihencontainer. Ganz rechts muss die Dimension(en) liegen, welche später die diskrete Färbung bestimmt. In unserem Fall liegen (von links nach rechts) Klasse, Geschlecht und Überlebt im Reihencontainer.

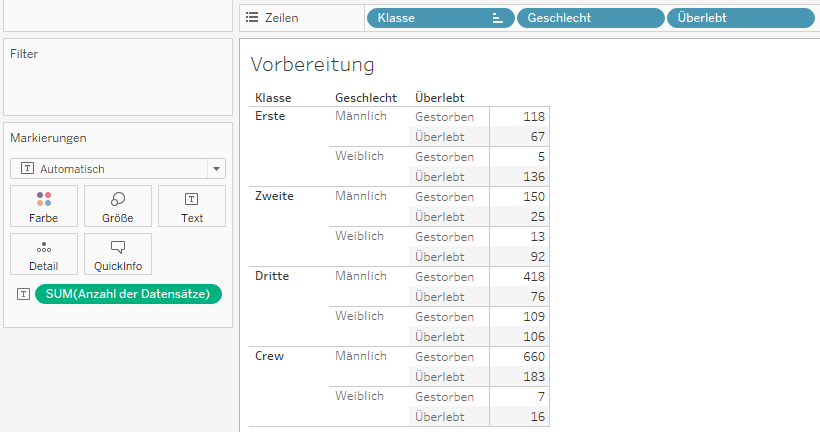

- Lege die gewünschte Kennzahl (hier: Anzahl der Datensätze) auf Text.
- Erstelle eine Tabellenkalkulation für Prozent des Gesamtwerts, berechnet per Überlebt. Diese benötigen wir später für die Höhe der Segmente eines jeden Balken. Für diesen Schritt kann es hilfreich sein, die Zwischensummen einzublenden.

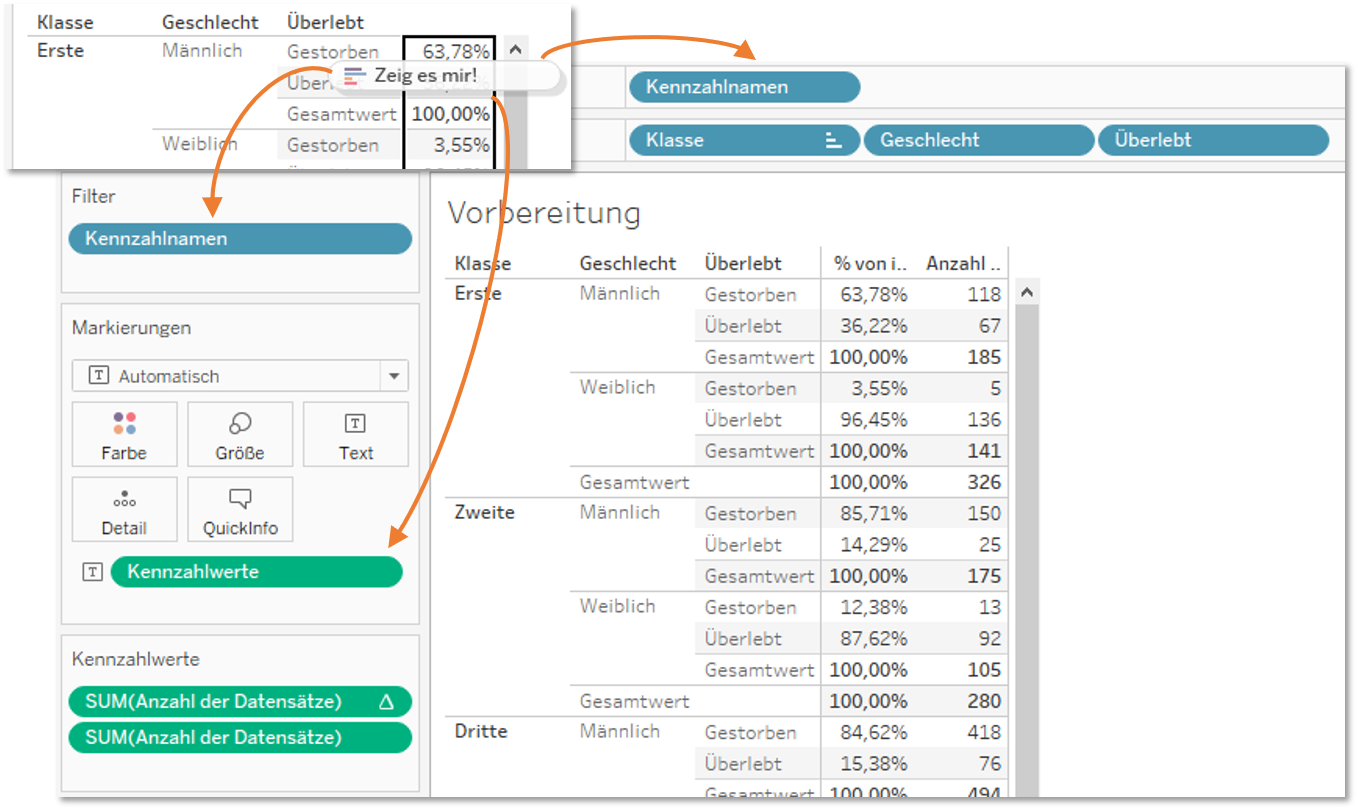

- Ziehe die Kennzahl (hier: Anzahl der Datensätze) erneut in die Ansicht. Ziehe die Kennzahl dabei so weit, bis Du mit der Maus über den Zahlen schwebst, welche bereits in der Tabelle stehen, sodass ein schwarzer Rahmen erscheint. Lasse die Kennzahl nun los. Tableau fügt der Kreuztabelle automatisch die Kennzahlnamen als Spalten hinzu. Im Filter reduziert Tableau die Kennzahlnamen auf die hinzugefügten Kennzahlen. Weiterhin erstellt Tableau die Kennzahlwerte-Karte, lege diese auf Text und verschiebe die beiden zuvor hinzugefügten Kennzahlen in diese Karte.
- Nun gilt es, die Breite eines jeden Balken zu generieren. Dafür erstellen wir ein berechnetes Feld mit einem Detailgenauigkeitsausdruck (auch Level of Detail Expression oder LOD in Tableau genannt). Das Feld benennen wir Passagiere pro Spalte. Die Formel lautet: { EXCLUDE [Überlebt]: SUM([Anzahl der Datensätze])} Mit dieser Berechnung werden alle Passagiere für jede Kombination aus Klasse und Geschlecht zusammenaddiert, was in der benötigten Balkenbreite resultieren wird. Ziehe das berechnete Feld Passagiere pro Spalte in die Kennzahlwerte-Karte.
- Weiterhin benötigen wir die Position eines jeden Balken auf der X-Achse. Dazu kalkulieren wir die Position der rechten Kante der Balken, da dies einfacher zu berechnen ist. Erstelle ein weiteres berechnetes Feld mit der Bezeichnung # der Passagiere und füge folgende Formel ein:
if FIRST()==0
then MIN([Passagiere pro Spalte])
ELSEIF MIN([Klasse]) != LOOKUP(MIN([Klasse]),-1)
then PREVIOUS_VALUE(0) + MIN([Passagiere pro Spalte])
ELSEIF MIN([Geschlecht]) != LOOKUP(MIN([Geschlecht]),-1)
then PREVIOUS_VALUE(0) + MIN([Passagiere pro Spalte])
ELSE
PREVIOUS_VALUE(0)
END

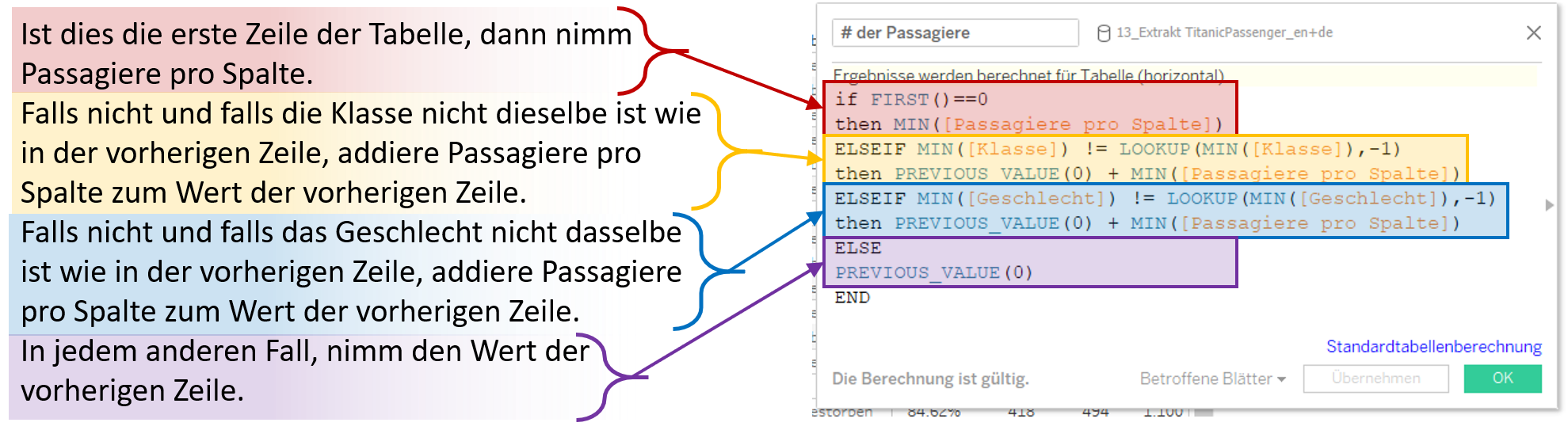

Diese Berechnung gibt in der ersten Zeile die Passagiere pro Spalte zurück. In den weiteren Zeilen überprüft sie, ob sich Geschlecht oder Klasse im Vergleich zur vorherigen Zeile geändert haben. Liegt keine solche Änderung vor, wird einfach der Wert der vorherigen Zeile zurückgegeben. Falls jedoch ein Unterschied zur Vorzeile in Klasse oder Geschlecht besteht, dann werden die Passagiere pro Spalte zum Wert der vorherigen Zeile hinzuaddiert.
Füge dieses berechnete Feld nun ebenfalls der Kennzahlwerte-Karte hinzu.

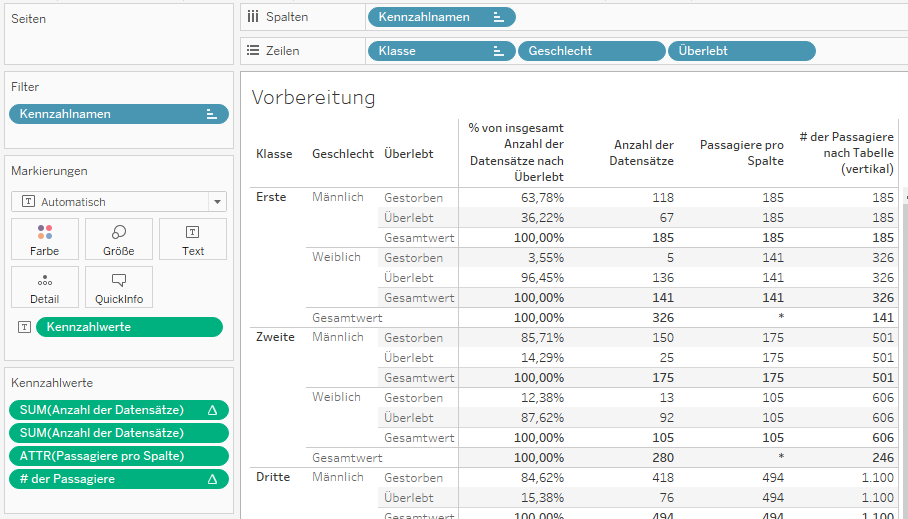

Deine Kreuztabelle sollte nun aussehen wie im folgenden Bild gezeigt:
Damit ist die Vorbereitung abgeschlossen und es kann an die Erstellung des Marimekko Diagramms gehen.
Die Erstellung des Marimekko Diagramms
- Dupliziere das Arbeitsblatt.

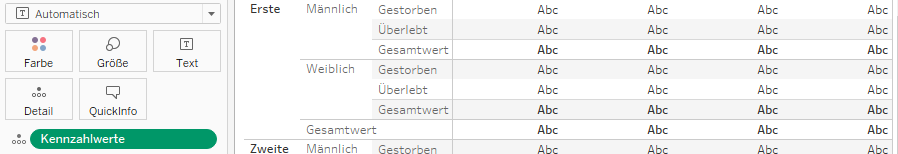

- Ändere die Kennzahlwerte von Text zu Detail. Die Werte in der Ansicht werden durch Abc ersetzt.
- Entferne die Kennzahlnamen aus dem Spaltencontainer. Die Abc werden übereinander gelegt.

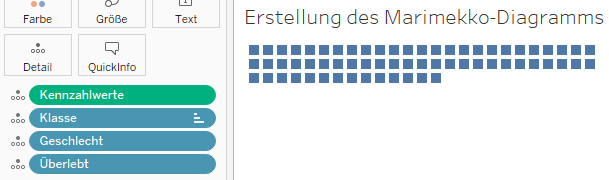

- Ziehe, von links nach rechts, alle Dimensionen aus dem Zeilencontainer auf Detail in der Markierungskarte. In unserem Fall sind dies der Reihe nach Klasse, Geschlecht und Überlebt. Tableau ändert die Ansicht zu einer Vielzahl von Quadraten.

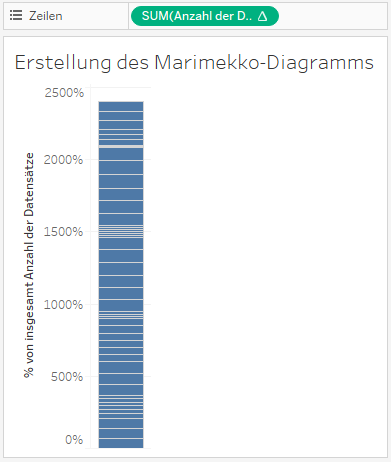

- Verschiebe die Tabellenkalkulation von SUM(Anzahl der Datensätze) aus der Kennzahlwerte-Karte in den Zeilencontainer. Es entsteht ein einzelne gestapelter Balken.

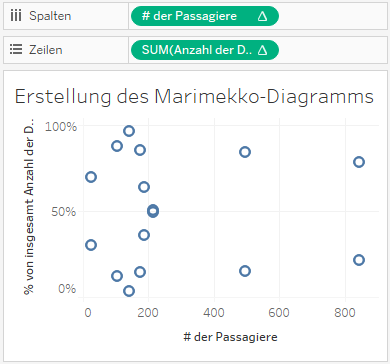

- Verschiebe # der Passagiere aus der Kennzahlwerte-Karte in den Spaltencontainer. Tableau erstellt ein Streudiagramm.

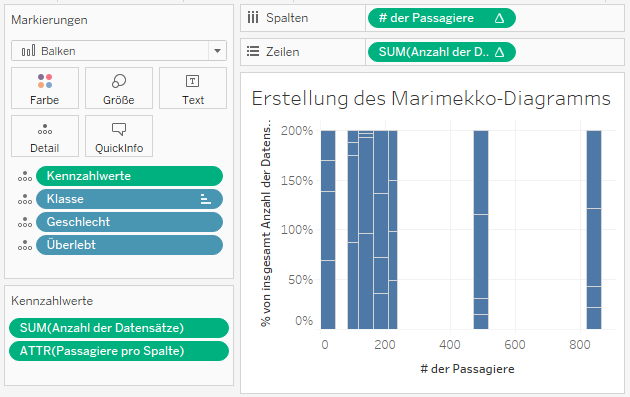

- Ändere den Markierungstyp zu Balken. Es entsteht eine Vielzahl von Balken.

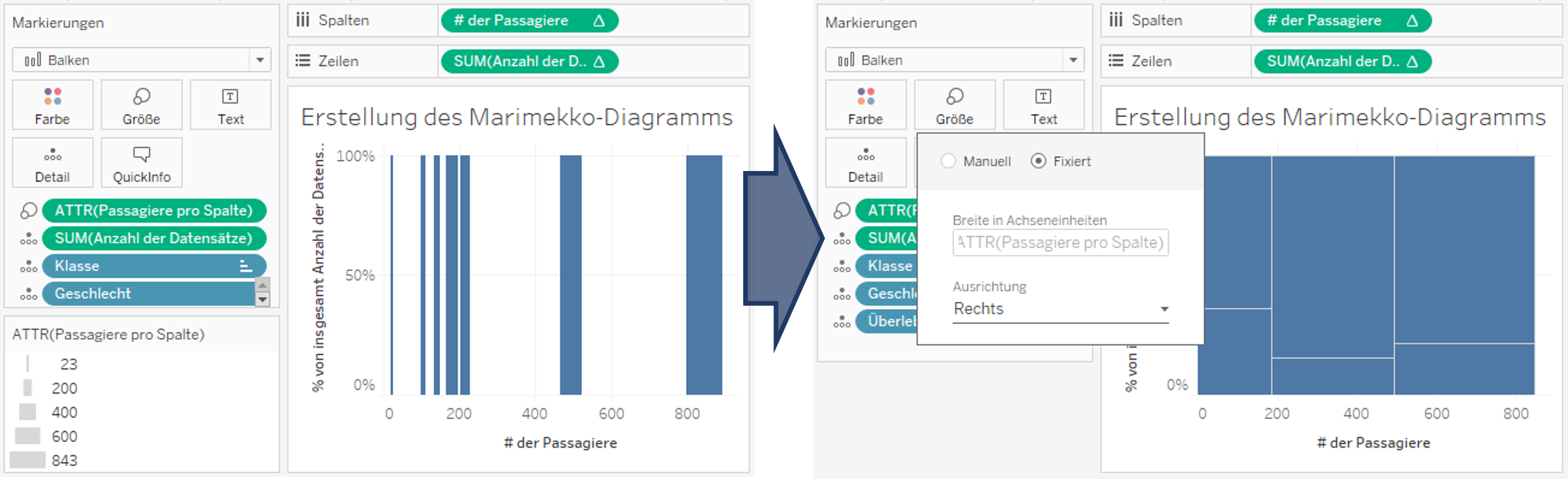

- Verschiebe ATTR(Passagiere pro Spalte) aus der Kennzahlwerte-Karte auf Größe. Tableau erstellt eine Größenlegende. Da SUM(Anzahl der Datensätze) als einzige Kennzahl in der Kennzahlwerte-Karte verbleiben würde, ersetzt Tableau damit automatisch die Kennzahlwerte auf Detail.
- Änder die Größeneinstellung per Klick auf Größe zu fixiert mit Ausrichtung rechts. Nun sollte ein einfarbiges Marimekko Diagramm zu sehen sein.

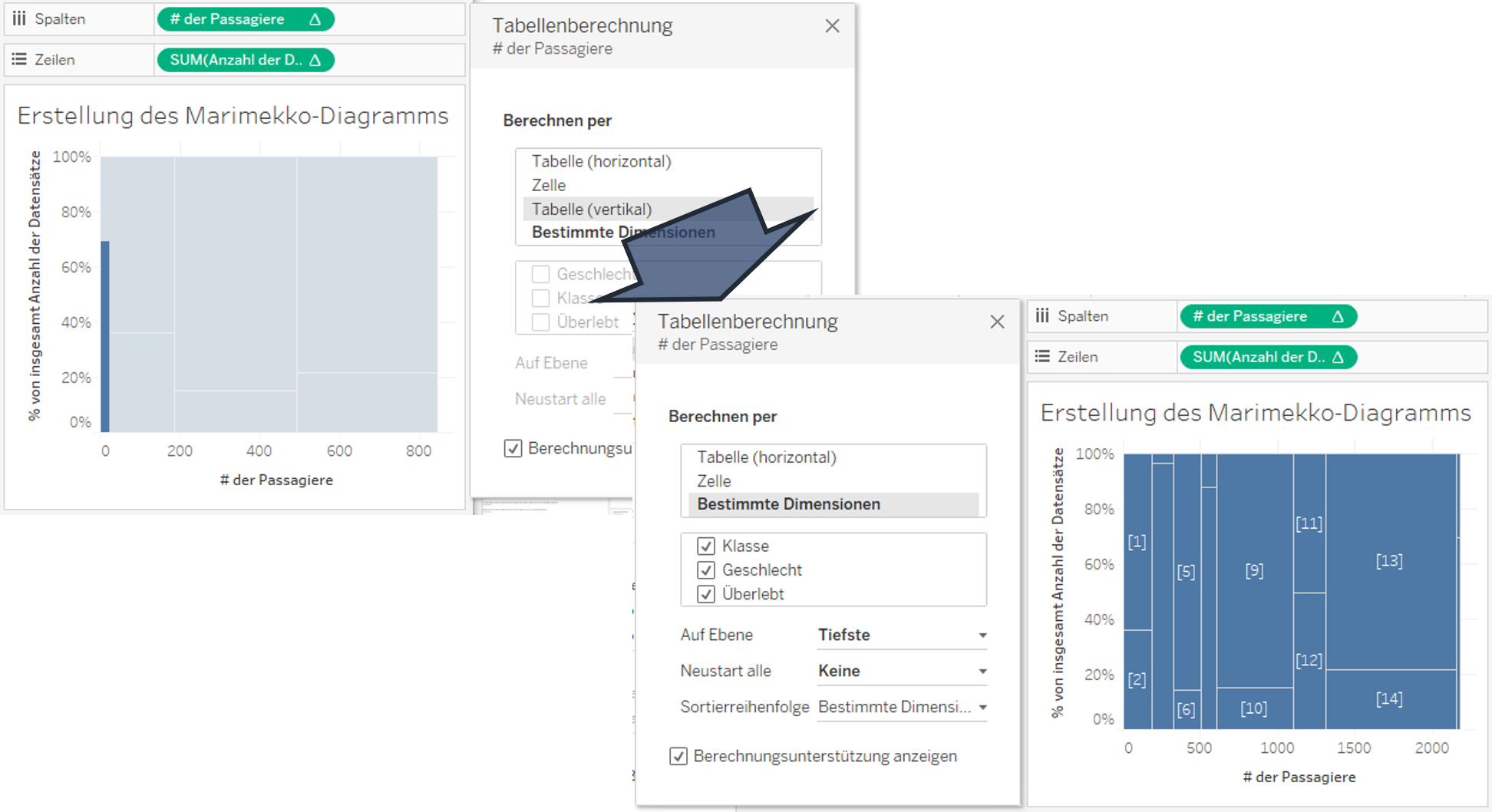

Falls dies nicht der Fall sein sollte, überprüfe die Berechnungseinstellungen der Tabellenberechnungen in den beiden Kennzahlen in den Spalten- und Zeilencontainern. In unserem Fall müssen bestimmte Dimensionen ausgewählt, alle Dimensionen selektiert und deren Reihenfolge neu sortiert werden. Das konkrete Ergebnis hängt oft vom spezifischen Anwendungsfall ab, sodass Du eventuell etwas herumprobieren musst.

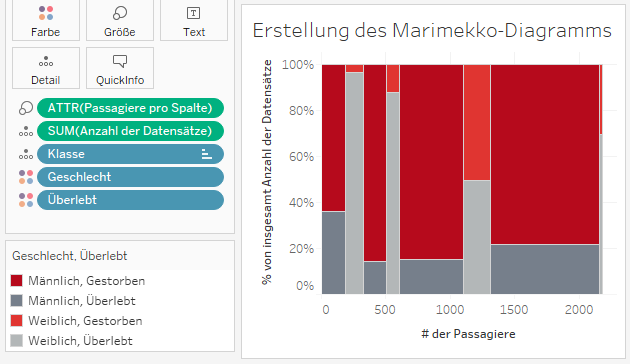

- Ändere die unterste Dimension von Detail zu Farbe. In unserem Fall ist dies Überlebt. Um eine zweistufige Farblegende zu erhalten, ändern wir auch Geschlecht von Detail zu Farbe.
- Lege die gewünschten Felder auf Text. In unserem Beispiel ändern wir dazu SUM(Anzahl der Datensätze) von Detail zu Text und ziehen die Tabellenkalkulation aus dem Zeilencontainer ebenfalls auf Text. Dabei halten wir die Taste STRG gedrückt, damit das Feld nicht verschoben, sondern dupliziert wird.
- Formatiere die Textfelder und bearbeite die Tooltips. Denke daran, bei den Tooltips das Häkchen für „Befehlstasten einbinden“ zu entfernen, damit ein Betrachter es nicht durch unerwünschtes Filtern wieder zerstört.
Voilà! Fertig ist Dein Marimekko Diagramm in Tableau.
Aber woran kann jetzt abgelesen werden, welcher Balken wofür steht?
Dem Marimekko Diagramm eine Überschrift hinzufügen
Da wir die horizontale Achse des Marimekko-Diagramms mithilfe einer grünen Pille, d.h. mithilfe eines fortlaufenden Feldes erstellt haben, erhalten wir keine Überschriften. Für unsere Überschrift erstellen wir daher ein neues Diagramm mit folgenden Schritten:
- Erstelle ein neues Arbeitsblatt.

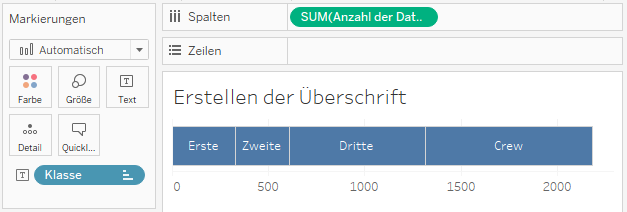

- Ziehe die Kennzahl (hier: Anzahl der Datensätze) in den Spaltencontainer. Tableau erstellt einen horizontalen Balken.
- Ziehe die Dimension, welche als Überschrift zu sehen sein soll, auf Text. Dadurch wird Tableau den Balken in einen gestapelten Balken unterteilen und die einzelnen Segmente mit den Ausprägungen der gewählten Dimension beschriften. In unserem Anwendungsbeispiel ist dies die Dimension Klasse.
- Sortiere die Dimension der Überschrift genau umgekehrt von der verwendeten Sortierung in dem Marimekko Diagramm.
- Bearbeite die Tooltips und entferne das Häkchen bei der Option „Befehlstasten einbinden“.
- Formatiere den Balken und die Beschriftung nach Belieben, bis alles nach einer Überschrift aussieht.
- Erstelle nun ein Dashboard mit einer fest definierten Größe. Platziere dort Dein Marimekko Diagramm und den dazugehörigen Titel. Bearbeite die Größe beider Arbeitsblätter sowie die äußere und/oder innere Füllung, bis Überschrift und Diagramm perfekt übereinander liegen.
- Füge bei Bedarf Dashboard-Aktionen hinzu, um Überschrift und Segmente des Marimekko Diagramms gleichzeitig hervorzuheben, wenn mit der Maus darauf gezeigt wird.
Fertig ist unser Marimekko Dashboard. Erkunde gerne das Dashboard zu den Titanic-Passagieren sowie die Dashboards zu den weiteren genannten Anwendungsfällen:
[tableau url=“https://public.tableau.com/views/Marimekko-Diagramme/Marimekko?:embed=y&:display_count=yes“ width=“100%“ height=“750px“][/tableau]
Hypothesen mithilfe von Marimekko überprüfen
Erinnern Sie sich an unsere Annahmen, welche wir zu Beginn getroffen haben, als uns nur einfache Balken- und Kreisdiagramme zur Verfügung standen?
- Es überlebten mehr Männer aus der ersten Klasse als aus den anderen Klassen bzw. aus der Crew.
- Es überlebten mehr Frauen aus der zweiten Klasse und aus der Crew als aus der dritten Klasse.
- Innerhalb der Crew wurden sehr viel mehr Frauen als Männer gerettet.
Lassen Sie uns diese Annahmen mithilfe unseres erstellten Marimekko-Diagramms überprüfen:
- Aus der dritten Klasse wurden 76 Männer gerettet, aus der Crew sogar 183, während nur 67 männliche Passagiere der ersten Klasse überlebten. Die zuvor getroffene Annahme ist somit falsch.
- 106 weibliche Passagiere der dritten Klasse überlebten den Untergang der Titanic. Dies übertrifft die 92 Frauen der zweiten Klasse und die sogar nur 16 weiblichen Crew-Mitglieder, die gerettet wurden. Auch diese Annahme ist somit widerlegt.
- Das gleiche gilt für die dritte Annahme: Es wurden gut elfmal so viele männliche wie weibliche Crew-Mitglieder gerettet – 183 Männer gegenüber 16 Frauen! Das liegt unter anderem daran, dass die Titanic mit 36-mal so vielen männlichen wie weiblichen Crew-Mitgliedern (843 Männer vs. 23 Frauen) in See gestochen ist.
Sie sehen, dass das Marimekko-Diagramm durch die variable Breite der Balken ein vielschichtigeres Bild zu visualisieren vermag als die einfachen Balkendiagramme es können. Von Tableau Public können Sie die Arbeitsmappe herunterladen, erkunden und das Marimekko-Diagramm mit Ihren eigenen Anwendungsfällen nachstellen. Dabei wünschen wir viel Spaß!
Starten Sie jetzt mit Ihrer kostenlosen Testlizenz für Tableau Desktop:
